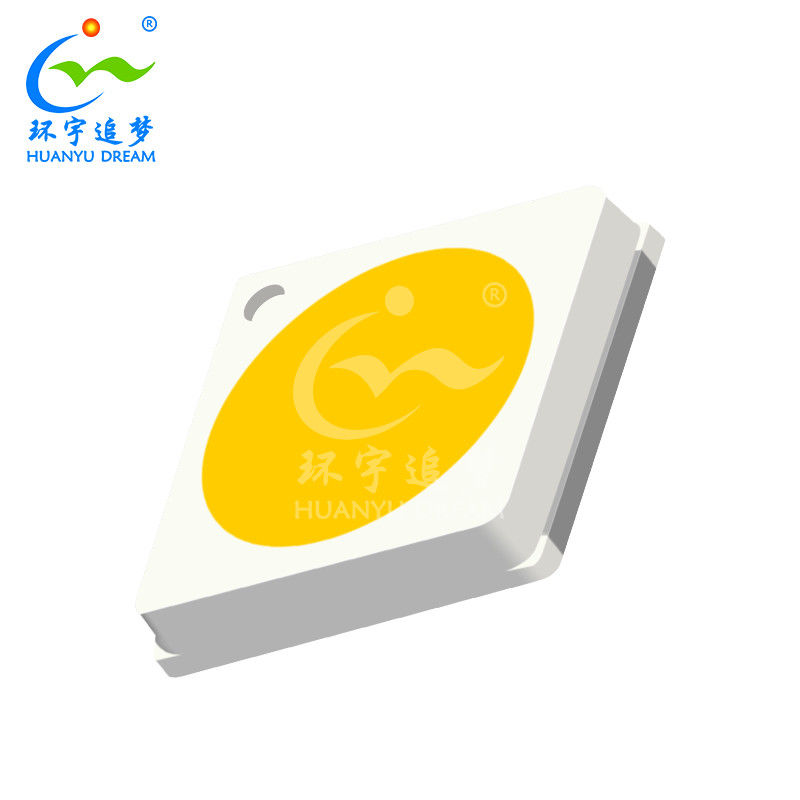

Производители светодиодных чипов EMC 3030 2 Вт 6 В с широким углом обзора
Введение в светодиод EMC 3030 SMD
Белый светодиод, изготовленный с использованием синего кристалла и люминофора.
* Корпус PLCC-2.
* Чрезвычайно широкий угол обзора.
* Доступен на ленте и катушке.
* Подходит для всех процессов сборки и пайки SMT.
* Соответствует RoHS.
* Упаковка: 5000 шт. / катушка.
* Уровень чувствительности к влаге: 3.
Размеры корпуса светодиода EMC 3030 SMD
ПРИМЕЧАНИЯ:
1. Все размеры указаны в мм.
2. Допуски по всем размерам составляют 0,1 мм, если не указано иное.
Детали светодиода EMC 3030 SMD
Электрические - оптические характеристики при Ta=25℃
|
Тип
|
Символ
|
Условие испытания
|
Значение |
Единица измерения
|
| |
|
|
Мин. |
Тип. |
Макс. |
|
| Прямое напряжение |
VF |
IF=300 мА |
5.6 |
-- |
6.0 |
В |
| 2550-3100K |
φ |
IF=300 мА |
190 |
-- |
210 |
Лм |
| 3100-4050K |
|
|
200 |
|
220 |
Лм |
| 4050-7000K |
|
|
200 |
|
220 |
Лм |
| Обратный ток |
IR |
VR=10 В |
-- |
-- |
1 |
мкА |
| Угол обзора |
2θ1/2 |
IF=300 мА |
|
120 |
|
Градусы |
| Индекс цветопередачи |
CRI |
IF=300 мА |
70 |
-- |
73 |
-- |
| Тепловое сопротивление |
Rth(j-s) |
IF=300 мА |
-- |
-- |
28 |
℃/Вт |
Абсолютные максимальные значения при Ta=25℃
| Параметр |
Символ |
Рейтинг |
Единицы измерения |
| Рассеиваемая мощность |
Pd |
1800 |
мВт |
| Прямой ток |
IF |
300 |
мА |
| Пиковый прямой ток |
IFP |
350 |
мА |
| Обратное напряжение |
VR |
20 |
В |
| Температура перехода |
Tj |
115 |
℃ |
| Температура пайки |
Ts |
260 |
℃ |
| Рабочая температура |
Topr |
-40 ~ + 100 |
℃ |
| Температура хранения |
Tstg |
-40 ~ + 100 |
℃ |
| Электростатический разряд (HBM) |
ESD |
2000 |
В |
Применение светодиодов EMC 3030 SMD
* Внутреннее/наружное освещение.
* Освещение лампами.
* люминесцентная лампа
* Общее использование.
